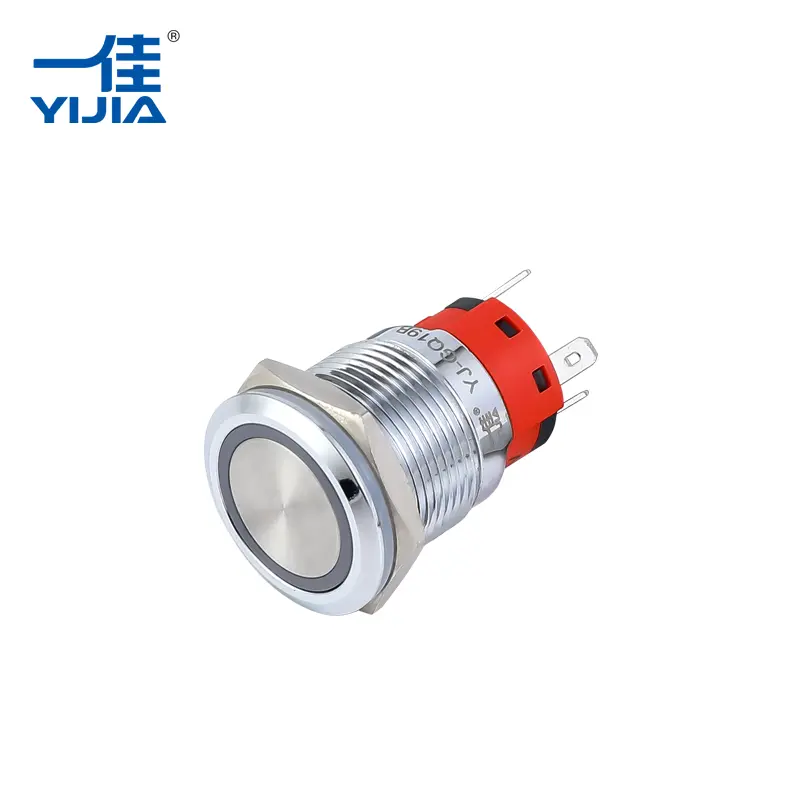

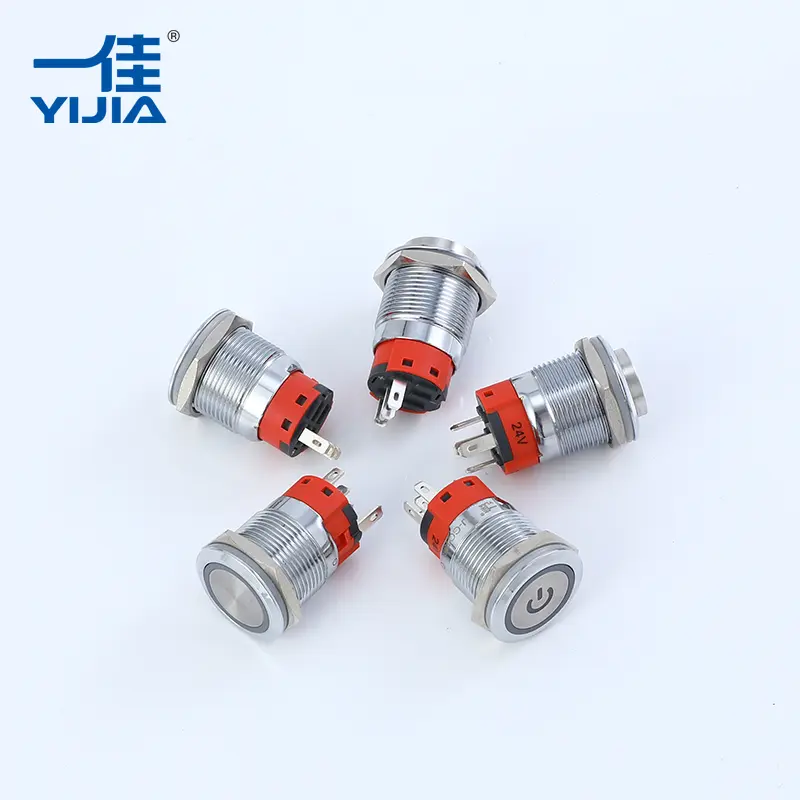

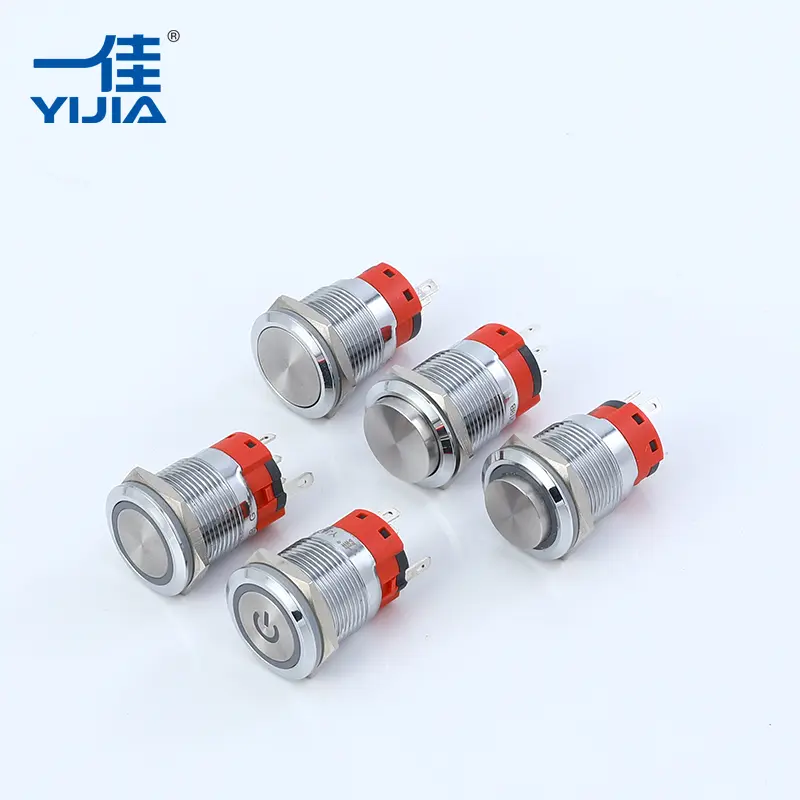

Interrupteur à bouton-poussoir lumineux

Un interrupteur à bouton-poussoir lumineux parYijiaintègre un contrôle manuel avec une signalisation visuelle. Ces unités sont dotées d'une LED très lumineuse alimentée par des puces de grande taille, ce qui améliore la résistance aux surtensions et prolonge la durée de vie opérationnelle. La résistance de réduction de tension intégrée élimine le besoin de composants supplémentaires, simplifiant ainsi la conception de votre circuit et réduisant les coûts globaux d'assemblage. Construits avec des matériaux tels que des contacts en acier inoxydable et en alliage d'argent, ces commutateurs garantissent une faible résistance de contact et une conductivité électrique élevée.

Principales fonctionnalités

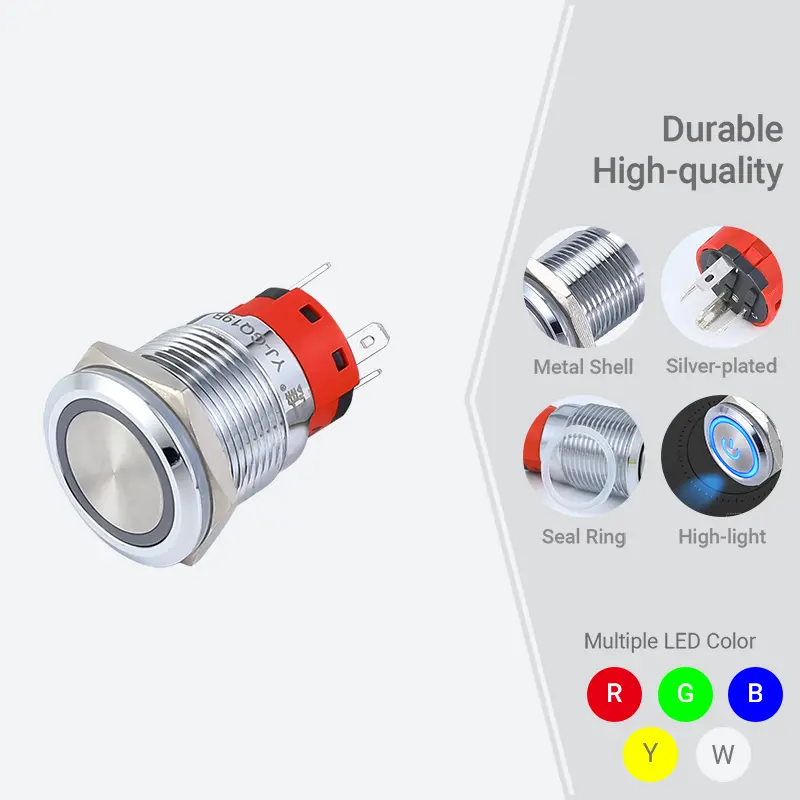

• LED haute luminosité : les puces LED longue durée fournissent une indication claire de l'état, même dans des environnements à forte luminosité ambiante.
• Système de contact fiable : les contacts en alliage d'argent réduisent la résistance à 50 m Omega$, garantissant une transmission stable du signal pour les applications à courant élevé et faible.
• Construction robuste : le choix de coques en laiton chromé ou en acier inoxydable offre une excellente résistance à la corrosion et aux chocs physiques.

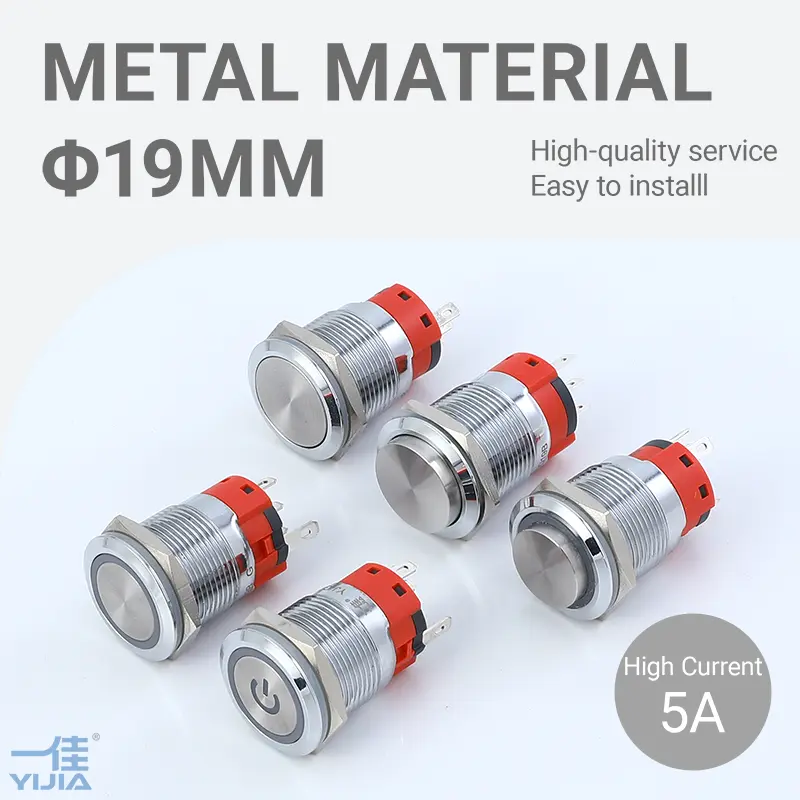

• Diverses options de montage : disponible en plusieurs diamètres standard, notamment 16 mm, 19 mm, 22 mm et 25 mm, pour s'adapter à diverses exigences de panneaux.
• Protection supérieure : classé IP65 pour la résistance à la poussière et à l'eau, adapté aux environnements industriels exigeants.

Spécifications techniques

Taille du trou de montage : 16 mm/19 mm/22 mm/25 mm.

Matériau de la coque : acier inoxydable/laiton chromé/plastique technique.

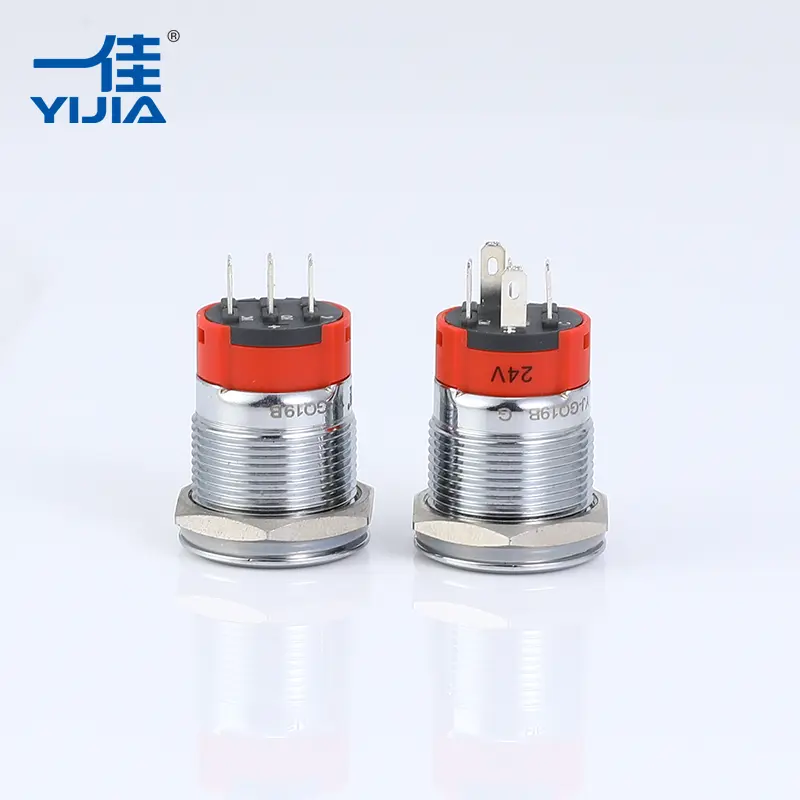

Configuration des contacts : 1NO1NC / 2NO2NC / 1NO / 1NC

Mode de fonctionnement : momentané (auto-réinitialisation) ou verrouillage (auto-verrouillage)

Capacité actuelle : prise en charge de courant élevé jusqu'à 15 A ou 18 A

Tension LED : varie de 3 V à 220 V (compatible AC/DC)

Durée de vie mécanique : testée pendant 500 000 cycles

Durée de vie électrique : nominale pour 100 000 cycles

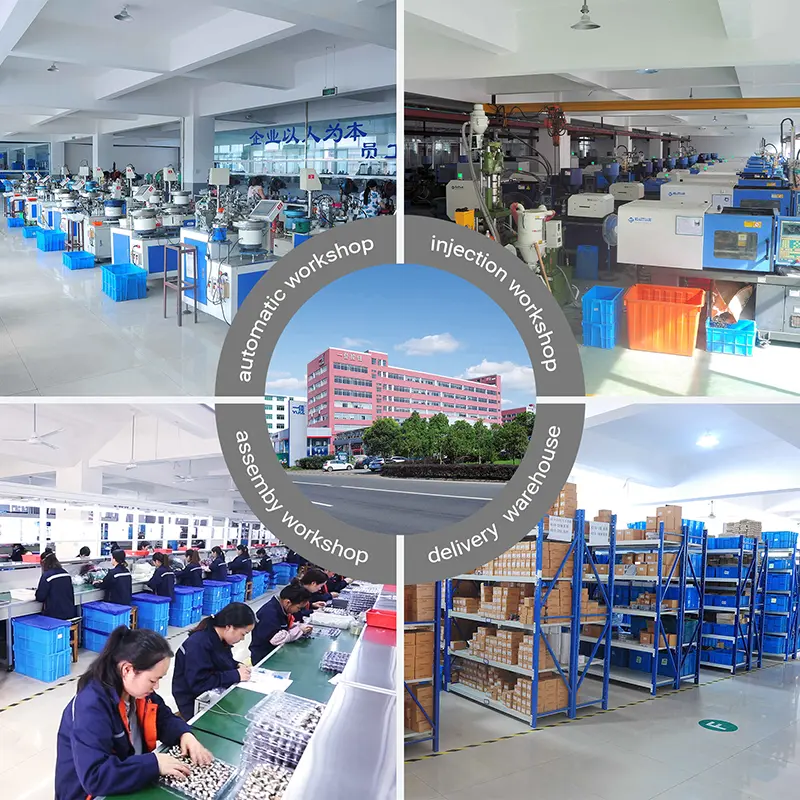

Force de fabrication

Yijia Industrial Electrical Co., Ltd. fonctionne avec des équipements de production avancés et un système de gestion moderne. Notre processus de fabrication est strictement régi par le système international de gestion de la qualité ISO9001 pour garantir que chaque interrupteur à bouton-poussoir lumineux répond aux normes professionnelles.

• Qualité certifiée : notre gamme de produits a reçu les certifications internationales CCC, CE et RoHS.
• Portée mondiale : grâce à des années d’études de marché internationales sur l’électronique de puissance, nous concevons des produits qui répondent aux demandes du marché de R&D importé et indépendant.

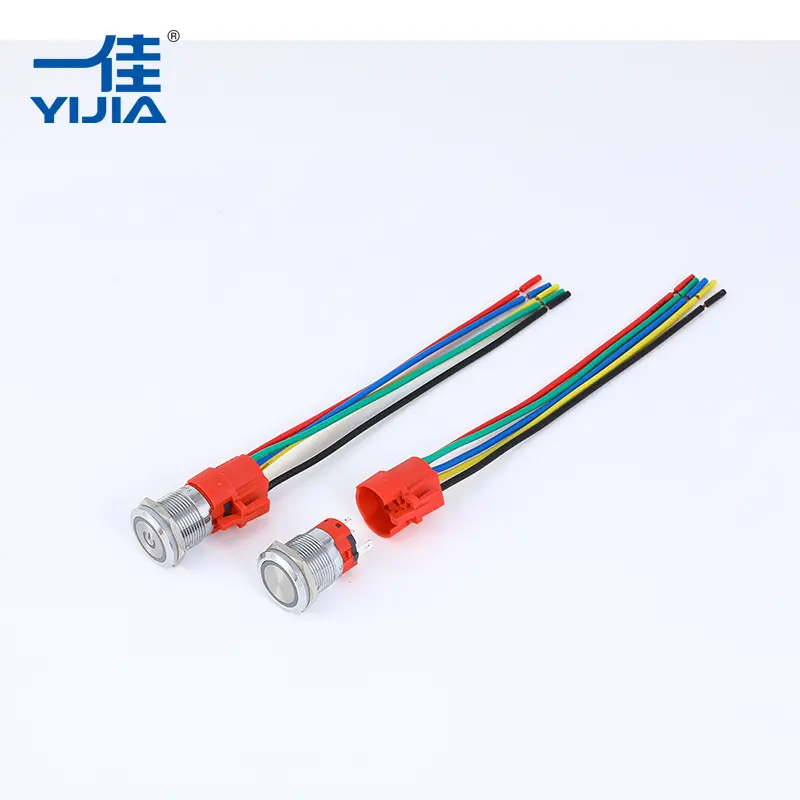

• Capacité OEM/ODM : Nous fournissons une gravure de symboles personnalisée, des fixations de prises de fil spécifiques et des matériaux de boîtier sur mesure pour prendre en charge votre marque spécifique ou vos besoins techniques.

Applications industrielles

L'interrupteur à bouton-poussoir lumineux est largement utilisé dans divers secteurs en raison de sa polyvalence et de sa conception robuste :

Systèmes de contrôle : idéal pour les consoles, les armoires de commande et les boîtes de distribution.

Fonctionnement mécanique : fréquemment utilisé dans les machines CNC et les lignes de production automatisées.

Instrumentation : performances fiables dans les équipements de test et les tableaux de bord médicaux.

Guide de sélection des achats

Pour vous assurer de recevoir le bouton-poussoir lumineux le plus adapté à votre application, veuillez confirmer les exigences techniques suivantes lors de l'envoi d'une demande :

1. Dimensions d'installation : (par exemple, 16 mm, 22 mm)
2. Exigences de courant de charge : (par exemple, 7 A, 15 A)

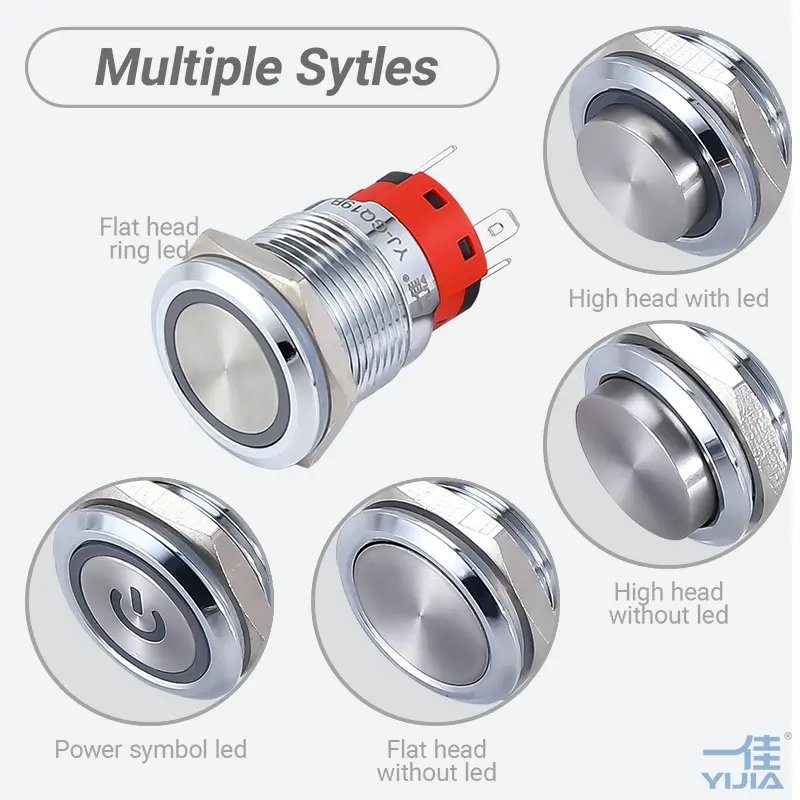

3. Style de tête : (tête plate, tête haute ou symbole personnalisé)
4. Mode de fonctionnement : (momentané ou verrouillé)
5. Paramètres LED : tension et couleur requises (rouge, vert, bleu, jaune, blanc).
6. Matériau de la coque : (acier inoxydable ou chrome plaqué laiton)

FAQ

La LED nécessite-t-elle une résistance externe ?

Non, l'interrupteur à bouton-poussoir lumineux Yijia comprend une résistance de réduction de tension intégrée. Il vous suffit de connecter la tension appropriée aux broches LED.

Ces interrupteurs sont-ils adaptés à une utilisation en extérieur ?

Oui, avec un niveau de protection IP65, ces interrupteurs sont protégés contre la poussière et les projections d'eau, ce qui les rend fiables pour la plupart des panneaux de commande extérieurs.

Quel est l'avantage des contacts en alliage d'argent ?

L'alliage d'argent offre une conductivité électrique et une résistance à l'oxydation supérieures à celles du cuivre standard, ce qui garantit une durée de vie électrique plus longue et des performances de commutation plus stables.

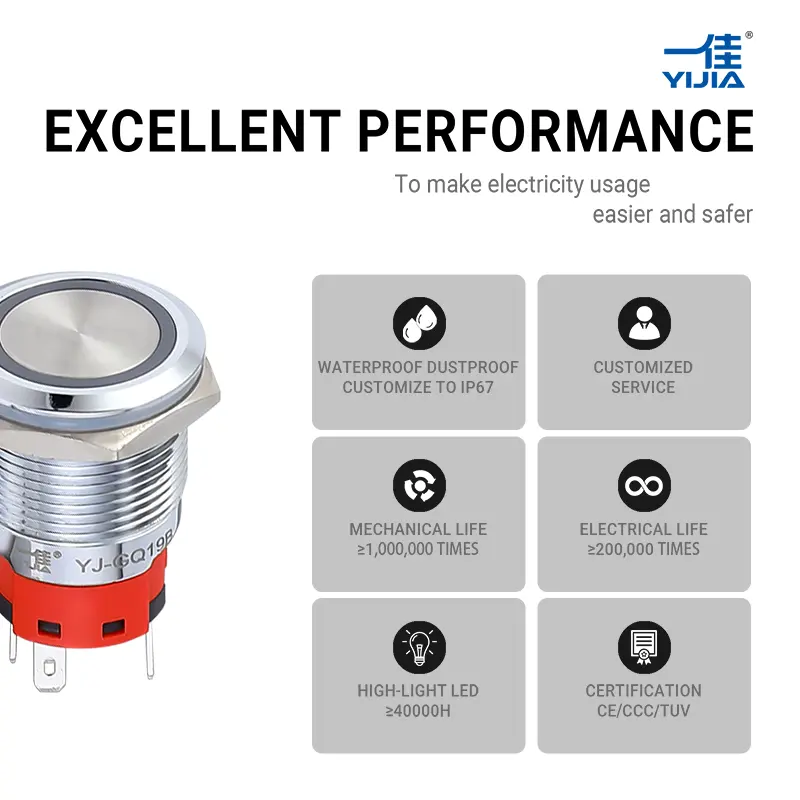

Caractéristiques et avantages

● Taille de trou de montage multiple 16 mm/19 mm/22 mm/25 mm

● Coque en laiton chromé/acier inoxydable

● Capacité de courant élevée 18 A/15 A

● Structure de contact 1NO/1NC/1NO1NC/2NO

● Contact en alliage d'argent de haute qualité

● Résistance de contact inférieure≤50 mΩ

● Durée de vie mécanique de 500 000 cycles

● Durée de vie électrique de 100 000 cycles

● Durée de vie des LED haute luminosité de 50 000 heures

● Niveau de protection IP65

● CCC, TUV, CE

● RoHS, Reach (personnalisé)

● Meilleur prix et hautes performances

● Fournitures professionnelles pour interrupteurs à bouton-poussoir à courant élevé

● Support pour OEM/ODM

Comment sélectionner le type de bouton-poussoir en métal approprié

Veuillez répondre à la question suivante et nous l'envoyer, nous sélectionnerons le type approprié pour vous.

Question et exemple

① les dimensions du bouton poussoir à installer : 16 mm.

② le courant de charge que vous devez contrôler : 7A.

③ le type de tête : tête plate sans lumière.

④ choisissez la structure de contact : 1NO/1NC/1NO1NC/2NO.

⑤ Mode de fonctionnement : momentané ou verrouillé.

⑥ Volt et couleur de la LED (si besoin de LED) : DC 24 V VERT.

⑦ choisissez les matériaux de la coque : acier inoxydable ou chrome plaqué laiton.

⑧ demande spéciale : étanche, symbole personnalisé, besoin de prise...
