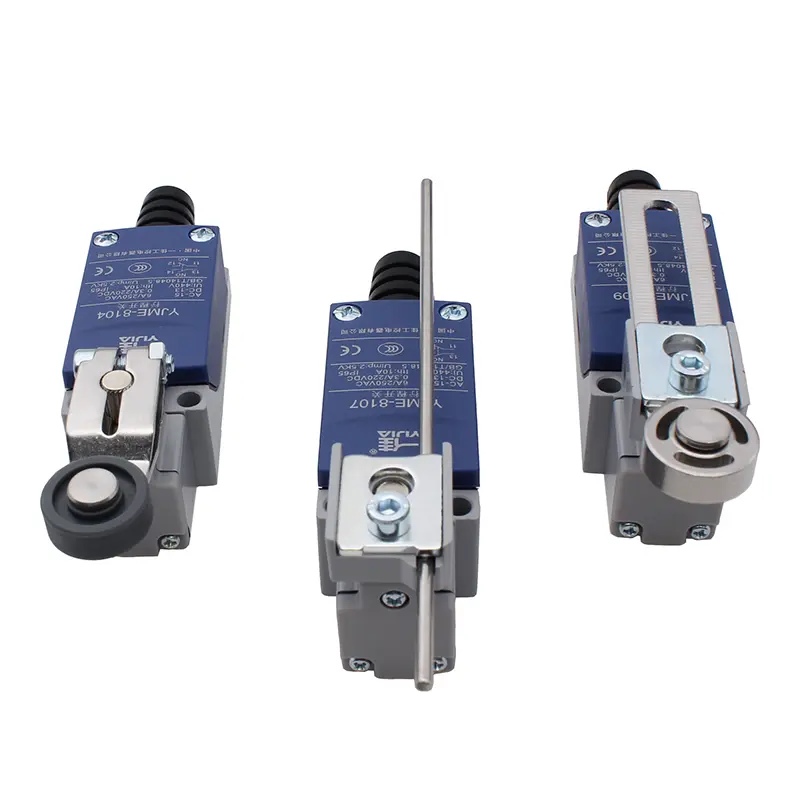

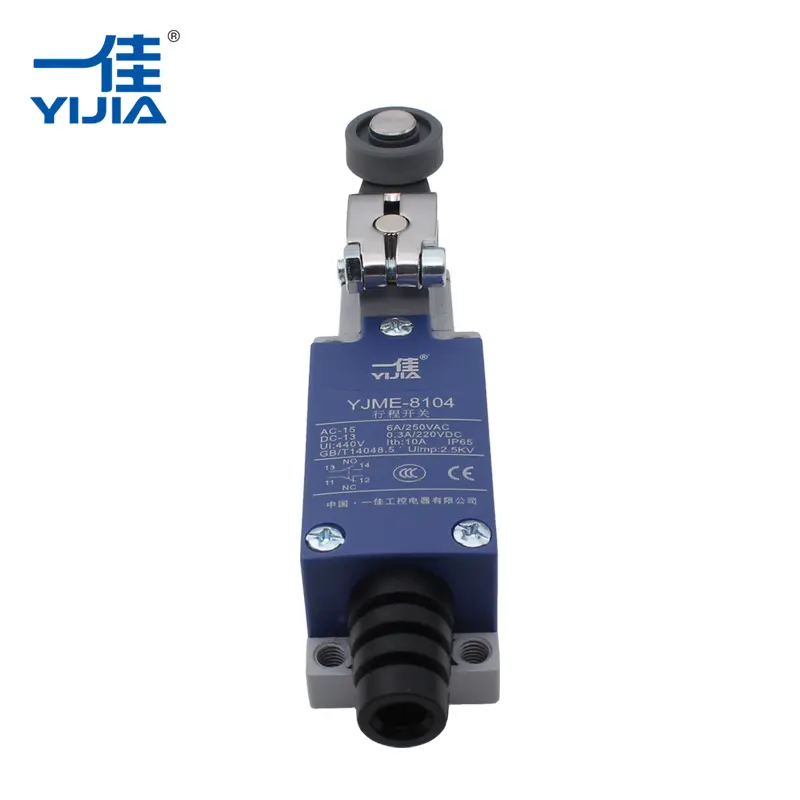

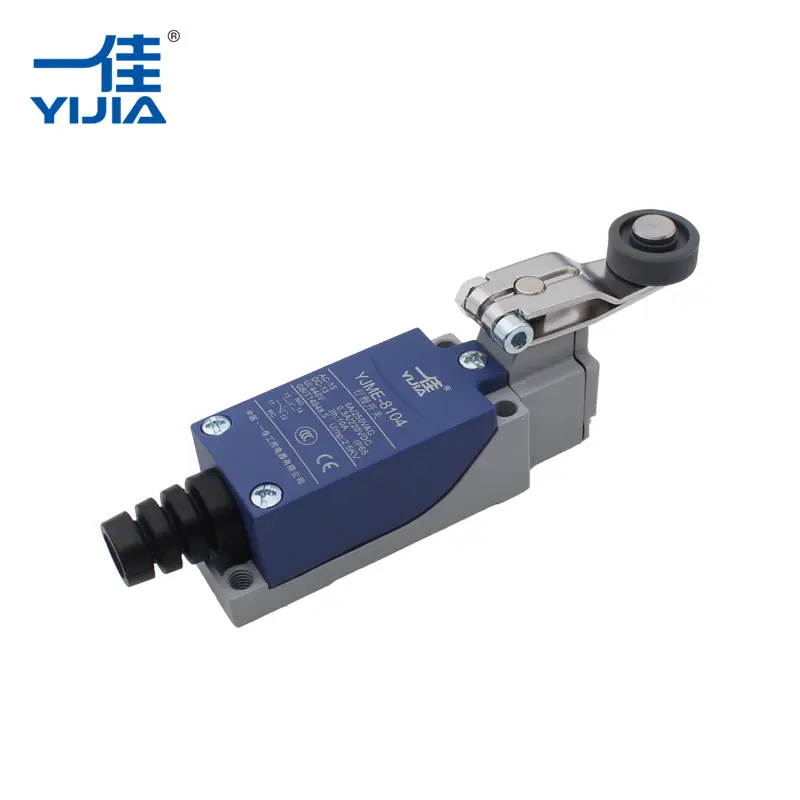

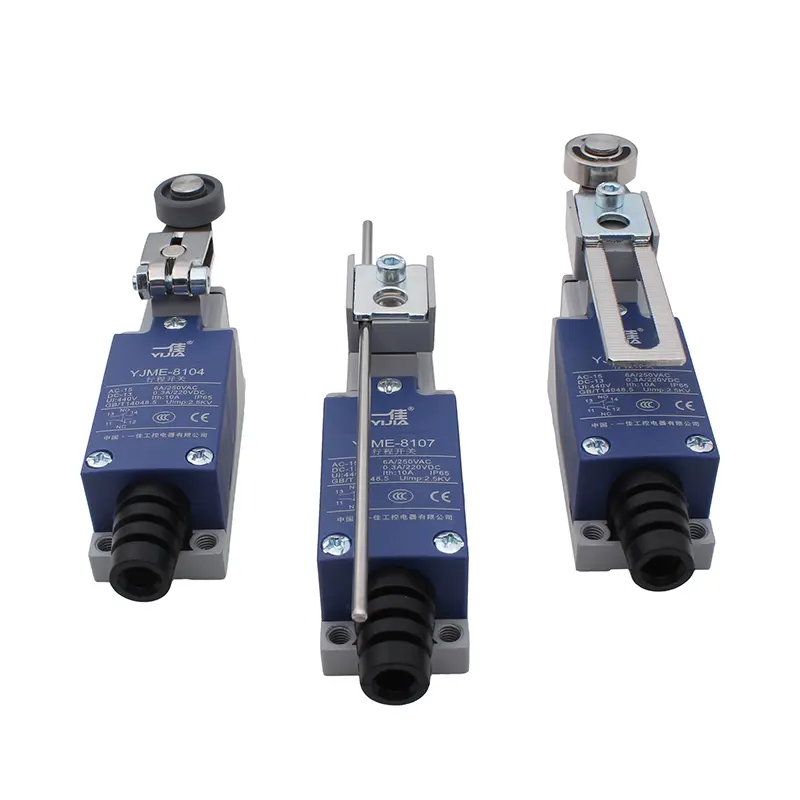

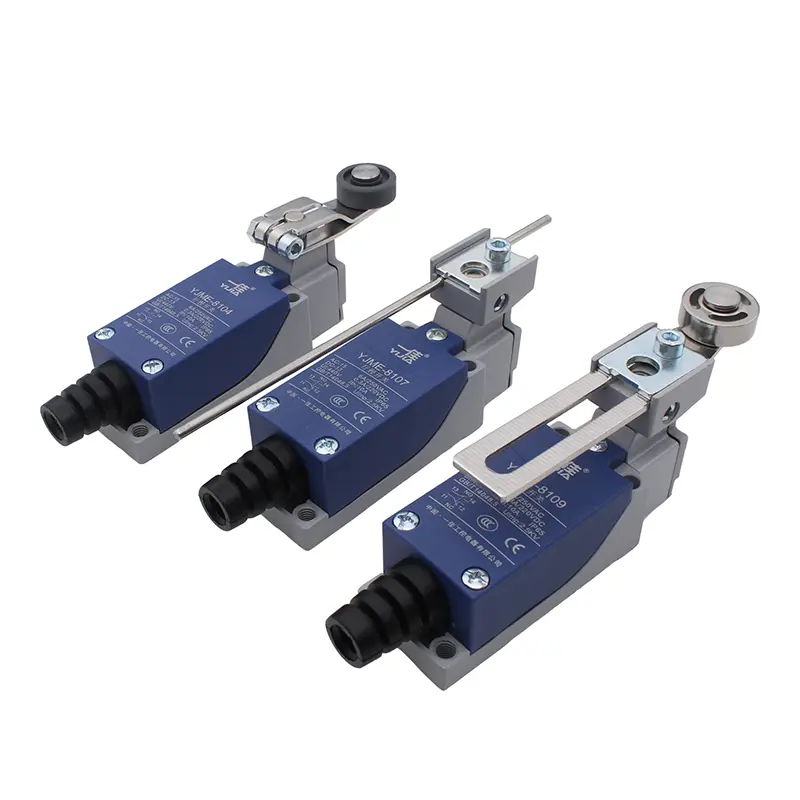

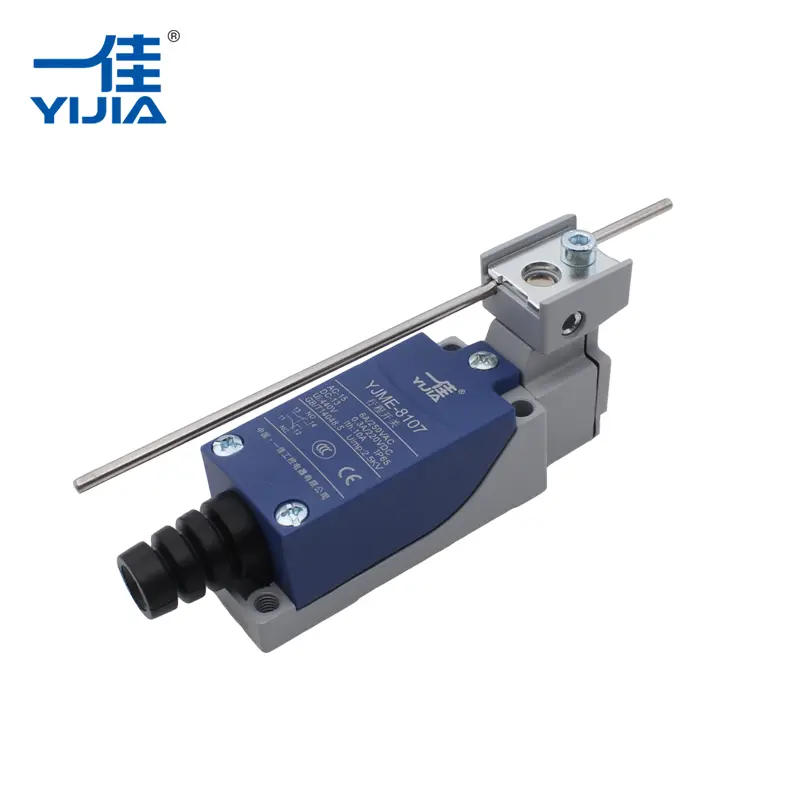

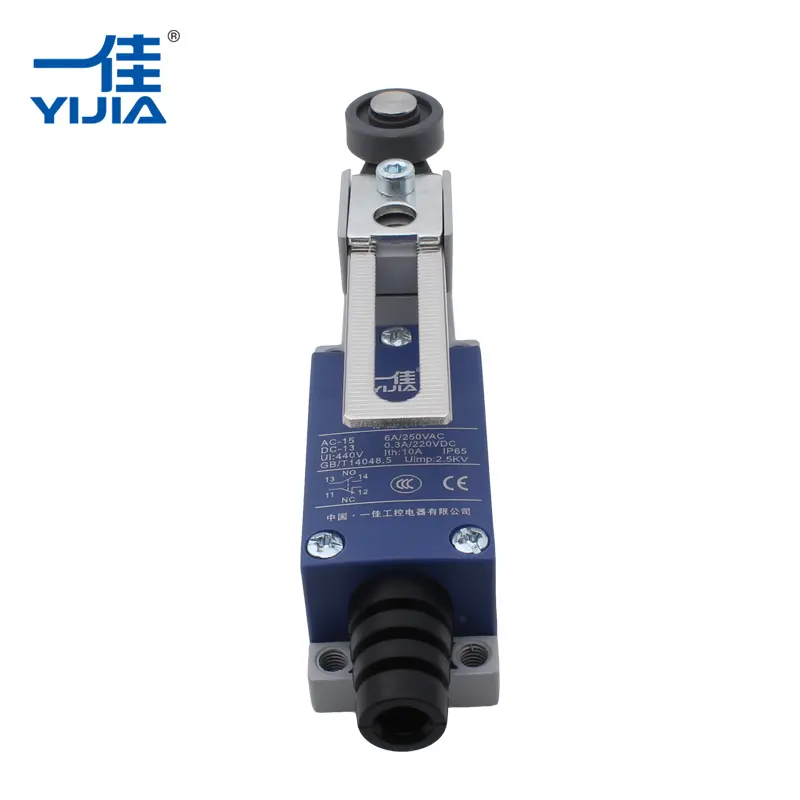

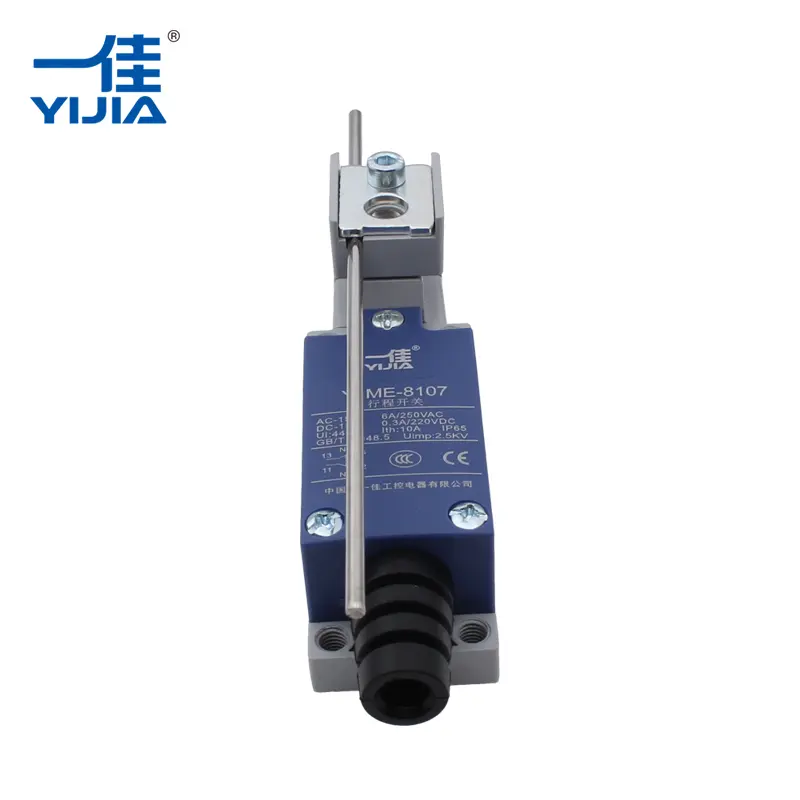

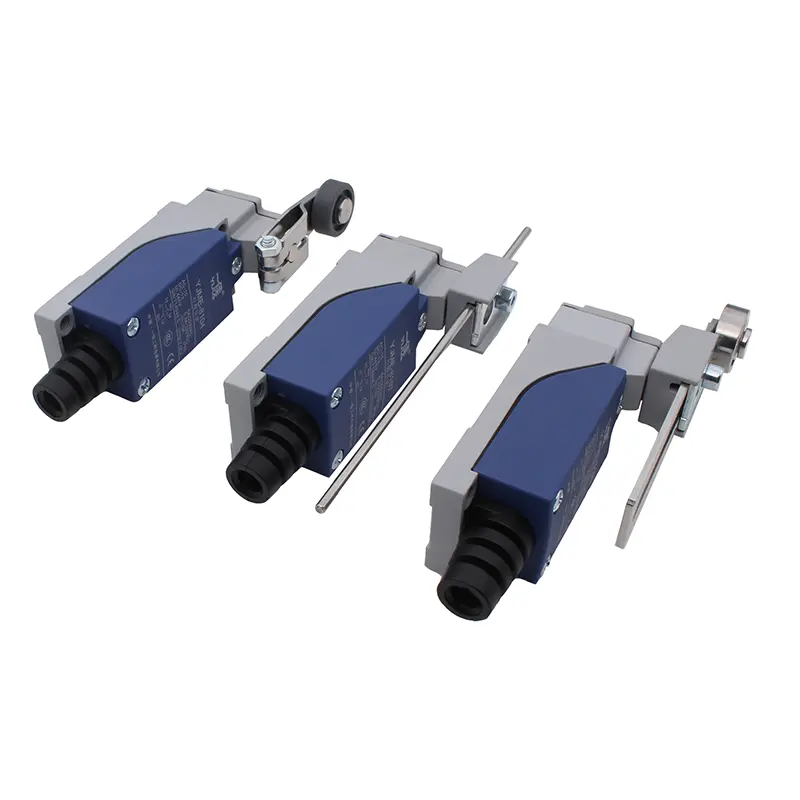

Fin de course rotatif

Le commutateur de fin de course rotatif Yijia convertit le mouvement mécanique en signaux électriques, agissant comme une interface de contrôle entre les pièces mobiles et les systèmes électriques. En intégrant ce commutateur dans votre équipement, vous pouvez obtenir une limitation de déplacement précise et un positionnement reproductible sans logique de contrôle complexe.

Il est couramment utilisé dans les systèmes où les limites de rotation ou les limites de déplacement doivent être clairement définies et maintenues de manière fiable.

Fonctions principales

Conversion de mouvement en signal

Traduit le déplacement mécanique rotatif en signaux de sortie électriques stables.

Réglage de la limite réglable

Permet une configuration flexible des angles de rotation pour répondre aux différentes exigences des applications.

Contrôle de rétroaction de position

Fournit un retour d’information en temps réel pour garantir que l’équipement fonctionne dans des limites prédéfinies.

Protection de sécurité

Empêche les courses excessives ou les dépassements mécaniques, réduisant ainsi l'usure de l'équipement et les risques opérationnels.

Applications typiques

Automatisation industrielle

Utilisé dans les machines automatisées et les lignes de production pour coordonner les mouvements multi-axes.

Grues et palans

Contrôle la hauteur de levage et empêche toute extension excessive pendant le fonctionnement.

Systèmes d'ascenseur

Aide aux processus de positionnement au sol et de contrôle des portes.

Robotique

Fournit un retour de rotation précis pour les bras et les articulations robotiques.

Construction et fabrication

Yijia, en tant qu'usine et fournisseur professionnel en Chine, exploite des installations de pointe, notamment la fabrication de moules, le moulage par injection, l'estampage et les lignes d'assemblage automatisées. Chaque interrupteur de fin de course rotatif est produit selon des processus contrôlés pour maintenir des performances constantes.

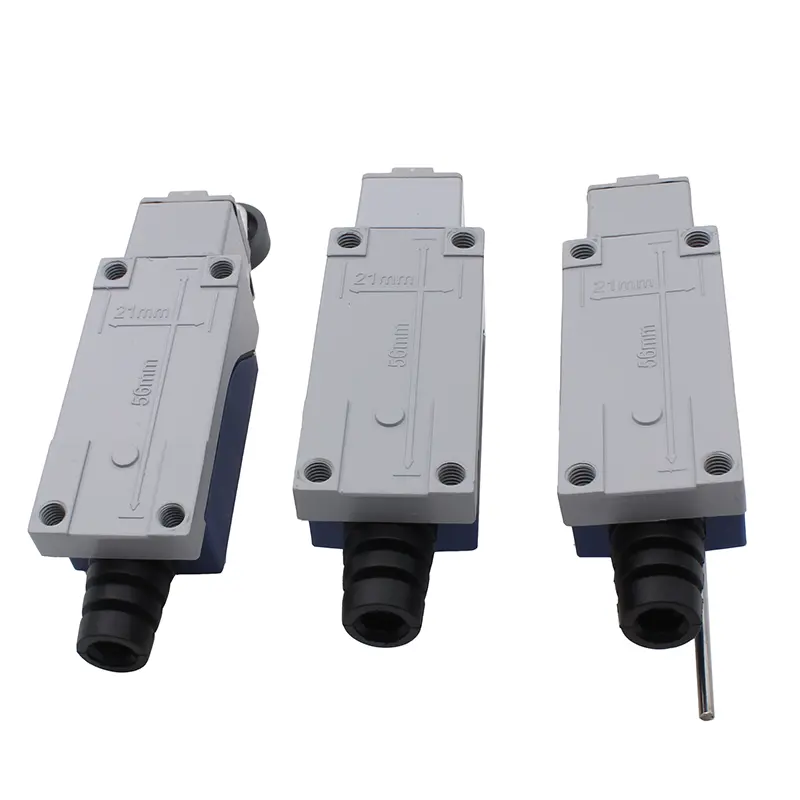

Le boîtier combine des plastiques techniques et un alliage de zinc, offrant une stabilité structurelle même dans des environnements industriels exigeants. La conception interne met l'accent sur la durabilité et les performances de commutation fiables sur une utilisation à long terme.

Paramètres de performance clés

Matériau des contacts : contacts en alliage d'argent de haute qualité.

Capacité actuelle : jusqu'à 10 A.

Résistance de contact : ≤50 mΩ.

Durée de vie mécanique : plus de 10 000 000 de cycles.

Durée de vie électrique : 500 000 cycles.

Configuration des contacts : 1NO1NC (un normalement ouvert, un normalement fermé).

Indice de protection : IP65.

Certifications du produit : CCC, CE, RoHS.

Caractéristiques de conception

• Structure de logement robuste

Combinaison de matériaux plastiques et métalliques durables pour la résistance mécanique.

• Bornes protégées contre la poussière

Les bornes de câblage isolées aident à prévenir la contamination, la corrosion et les dommages aux fils.

• Mécanisme de commutation stable

Conçu pour un actionnement répété avec des performances électriques constantes.

• Adaptabilité aux environnements difficiles

Convient aux environnements industriels soumis à des vibrations, de la poussière et à un fonctionnement continu.

Caractéristiques et avantages du produit

1. Robuste et durable : construit avec un boîtier en plastique technique et en alliage de zinc, équilibrant une conception légère avec une résistance exceptionnelle.
2. Capacité de charge élevée : dispose d'une capacité de charge de courant élevée de 10 A, répondant aux exigences de diverses charges industrielles.
3. Transmission à faible impédance : les contacts en alliage d'argent garantissent une résistance de contact extrêmement faible et une transmission du signal très efficace.
4. Fiabilité à long terme : offre une durée de vie mécanique de plusieurs dizaines de millions de cycles, réduisant ainsi la fréquence de maintenance et de remplacement.
5. Adaptabilité environnementale : présente une conception étanche à la poussière et isolée, garantissant un fonctionnement stable même dans des environnements industriels complexes.
6. Disponibilité immédiate : les interrupteurs de fin de course rotatifs sont conservés en stock et prêts à être expédiés immédiatement.

Caractéristiques et avantages

● Corps en plastique technique et en alliage de zinc

● Borne isolée anti-poussière

● Capacité de courant élevée de 10 A

● Structure de contact 1NO1NC

● Contact en alliage d'argent de haute qualité

● Résistance de contact inférieure≤50mΩ

● Longue durée de vie mécanique de 10 000 000 de cycles

● Durée de vie électrique de 500 000 cycles

● Niveau de protection IP65

● CCC,CE

● RoHS

● Meilleur prix et hautes performances

● Fin de course en stock

Comment sélectionner le type de bouton-poussoir métallique approprié

Veuillez répondre à la question suivante et envoyez-la-nous, nous sélectionnerons le type approprié pour vous.

Question et exemple

①　dimensions du bouton poussoir à installer : 16 mm.

②　le courant de charge que vous devez contrôler : 5A.

③　le type de partie tête : tête plate sans lumière.

④　choisissez la structure de contact : 1NO

⑤　Mode de fonctionnement : momentané

⑥　Volt et couleur de la LED (si besoin de LED) : DC 24 V VERT.

⑦　choisissez les matériaux de la coque : acier inoxydable ou chrome plaqué laiton.

⑧　demande spéciale : étanche, symbole personnalisé, besoin de prise...
