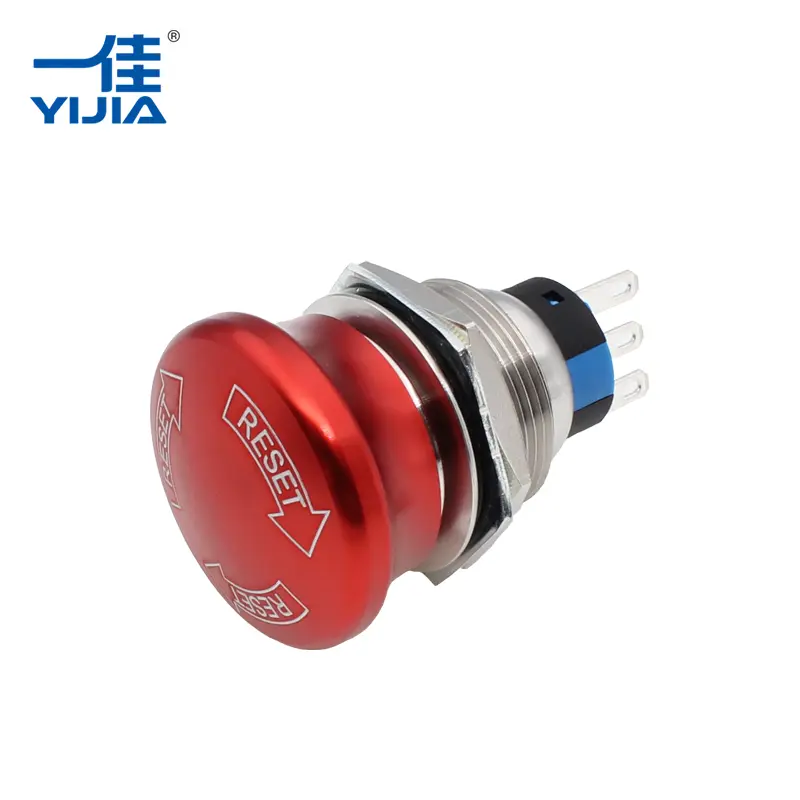

YIJIA Électrique Industriel Co., Ltd.explique comment unBouton d'arrêt d'urgenceutilise un mécanisme de verrouillage push-pull pour fournir un arrêt rapide de la machine et un contrôle de sécurité fiable.
Dans les environnements industriels, les dispositifs de contrôle d'urgence doivent réagir immédiatement lorsque des situations inattendues se produisent. La structure de verrouillage push-pull utilisée dans les boutons d'arrêt d'urgence est conçue pour créer un processus de fonctionnement simple mais fiable, permettant aux opérateurs d'arrêter rapidement l'équipement et d'éviter d'autres risques.
Des machines de fabrication aux systèmes d'automatisation, ce mécanisme est devenu une solution de sécurité courante car il combine une activation rapide, une indication d'état claire et une opération de réinitialisation contrôlée.
Un bouton d'arrêt d'urgence est un composant de contrôle de sécurité conçu pour interrompre le fonctionnement de la machine en cas de conditions anormales. Il est couramment installé sur les panneaux de commande, les équipements de production, les chaînes de montage et les machines industrielles où un arrêt immédiat peut être nécessaire.
Contrairement aux interrupteurs de commande ordinaires, un dispositif d'arrêt d'urgence n'est pas utilisé pour les opérations quotidiennes de démarrage et d'arrêt. Son objectif principal est de fournir une réponse rapide lorsque les opérateurs doivent arrêter un mouvement dangereux ou éviter des dommages à l'équipement.
Les situations typiques nécessitant un arrêt d’urgence comprennent :
- Dysfonctionnement inattendu de la machine
- Problèmes de sécurité des opérateurs
- Conditions de fonctionnement anormales
- Préparation d'entretien
- Dommages potentiels à l'équipement
L'efficacité d'un système d'arrêt d'urgence dépend non seulement du circuit électrique mais également de la conception mécanique du bouton lui-même.
Le mécanisme de verrouillage push-pull est basé sur un simple mouvement mécanique. Lorsqu'un opérateur appuie sur le bouton d'urgence, la tête du bouton se déplace vers l'intérieur et se verrouille en position activée.
La structure interne comprend généralement :
- Tête de bouton
- Mécanisme de verrouillage
- Structure à ressort
- Bloc de contacts
- Réinitialiser le système
Lorsque vous appuyez dessus :
- La tête du bouton descend.
- Le mécanisme de verrouillage maintient le bouton en place.
- Les contacts internes changent d'état électrique.
- Le circuit de commande de la machine connecté reçoit un signal d'arrêt.
Le bouton reste verrouillé jusqu'à ce que l'opérateur effectue une action de réinitialisation. Cela évite une reprise accidentelle du fonctionnement de la machine avant que la situation n'ait été vérifiée.
| Processus opérationnel | Action mécanique | Résultat du contrôle |
| Appuyer sur le bouton d'urgence | Le bouton se déplace vers l’intérieur et se verrouille | Signal d'arrêt de la machine activé |
| Maintenir la position verrouillée | Le mécanisme interne détient le statut | Empêche le redémarrage accidentel |
| Tirer le bouton vers l'extérieur | Le verrouillage est déverrouillé manuellement | Le système peut revenir au contrôle normal |
Différentboutons d'arrêt d'urgenceutilisez différentes méthodes de réinitialisation en fonction des exigences de l'application. Le type push-pull est l’une des conceptions les plus couramment reconnues en raison de son fonctionnement simple.
Une réinitialisation push-pull fonctionne en tirant manuellement la tête du bouton vers l'extérieur une fois la situation d'urgence résolue. Le mécanisme interne se libère, permettant aux contacts de revenir à leur état d'origine.
D'autres méthodes de réinitialisation courantes incluent :
| Méthode de réinitialisation | Principe de fonctionnement | Caractéristiques des applications |
| Réinitialisation push-pull | Tirez le bouton vers l'extérieur pour libérer | Fonctionnement simple et intuitif |
| Réinitialisation par torsion | Faites pivoter la tête du bouton pour déverrouiller | Aide à prévenir la libération accidentelle |
| Réinitialisation de la clé | Utiliser une clé pour la libération | Convient aux zones d'accès restreint |
La méthode de réinitialisation sélectionnée dépend de la conception de l'équipement, des exigences de sécurité et de l'environnement d'exploitation.
Un bouton non verrouillable pourrait revenir immédiatement après avoir été enfoncé, ce qui pourrait créer une confusion quant à savoir si la commande d'urgence a été exécutée. La structure de verrouillage résout ce problème en fournissant une indication visible et physique.
La position verrouillée offre plusieurs avantages :
- Identification claire de l'état d'urgence
- Prévention du redémarrage involontaire de la machine
- Inspection plus facile avant le redémarrage de l'équipement
- Meilleure sensibilisation des opérateurs
Pour les systèmes industriels, la fonction de verrouillage mécanique fonctionne avec les contacts électriques pour créer une réponse de sécurité plus fiable.
Les composants de contrôle industriels fonctionnent souvent dans des environnements où les vibrations, la poussière et une utilisation fréquente sont courantes. La structure physique d'un dispositif d'arrêt d'urgence affecte directement sa durée de vie.
Un bouton d'arrêt d'urgence de haute qualité utilise généralement des matériaux de boîtier durables, notamment des options métalliques telles que l'acier inoxydable, pour améliorer la résistance mécanique et la résistance aux chocs.
Par rapport aux structures en plastique standard, les conceptions métalliques peuvent offrir :
| Caractéristique de conception | Avantage pratique |
| Boîtier métallique | Meilleure résistance aux impacts mécaniques |
| Structure de bouton renforcée | Prend en charge les opérations répétées |
| Système de contact stable | Maintient une connexion électrique fiable |
| Matériaux résistants à l'usure | Prolonge la durée de vie opérationnelle |
Ces fonctionnalités aident les composants de contrôle d’urgence à rester fiables dans les applications industrielles exigeantes.
Le mouvement mécanique du bouton doit fonctionner en synergie avec la structure de contact électrique. Lorsque le bouton d'urgence est activé, les contacts internes changent d'état et envoient un signal au système de contrôle.
Les modalités de contact courantes comprennent :
- Contacts normalement fermés (NC) pour circuits de sécurité
- Plusieurs blocs de contacts pour différents signaux de commande
- Conceptions modulaires pour une installation flexible
L'utilisation de matériaux de contact fiables contribue à réduire les pannes électriques causées par des commutations répétées. Combiné à des mécanismes à ressort optimisés, le système de contact permet des performances constantes lors des situations d'urgence.
Les dispositifs d'arrêt d'urgence sont largement utilisés dans les industries où les machines nécessitent une capacité d'arrêt immédiat.
Les machines de production incluent souvent des boutons d'urgence sur les panneaux de commande ou sur les châssis des machines afin que les opérateurs puissent réagir rapidement aux problèmes inattendus.
Les équipements robotiques et les lignes de production automatisées nécessitent des fonctions d’arrêt rapide pour protéger les opérateurs et les équipements.
Les armoires de commande intègrent des fonctions d'arrêt d'urgence pour assurer une gestion centralisée de la sécurité.
Les machines impliquant des pièces mobiles, des systèmes de coupe ou des mécanismes de convoyeur utilisent généralement des commandes d'urgence dans le cadre de leur conception de sécurité.
Le choix d'un composant d'arrêt d'urgence approprié nécessite de prendre en compte les exigences mécaniques et électriques.
Les facteurs importants comprennent :
| Facteur de sélection | Raison |
| Méthode de réinitialisation | Détermine la manière dont le système revient en fonctionnement |
| Configuration des contacts | Doit correspondre à la conception du circuit de commande |
| Taille d'installation | Assure la compatibilité avec le panneau de contrôle |
| Environnement opérationnel | Affecte les exigences en matière de matériaux et de protection |
| Durabilité mécanique | Influence la fiabilité à long terme |
Un composant de commande d'urgence correctement sélectionné peut améliorer la sécurité de la machine tout en prenant en charge des procédures de maintenance et d'exploitation pratiques.
À mesure que l’automatisation industrielle continue de se développer, les composants de sécurité restent des éléments essentiels de la conception des machines. Le bouton d'arrêt d'urgence est une connexion directe entre les opérateurs et les systèmes de protection des équipements.
YIJIA Électrique Industriel Co., Ltd.se concentre sur les produits de contrôle électrique industriels, notamment les interrupteurs à bouton-poussoir, les voyants lumineux, les relais, les contacteurs, les buzzers et les composants de contrôle d'urgence. Grâce à l'amélioration continue des produits et aux pratiques de gestion de la qualité, YIJIA développe des solutions conçues pour différentes applications de contrôle industriel.
Le mécanisme de verrouillage push-pull fonctionne en combinant des fonctions de verrouillage mécanique et de commutation électrique, créant ainsi une méthode de réponse d'urgence claire et fiable. Avec une construction durable et une conception de fonctionnement pratique, leBouton d'arrêt d'urgencecontinue de jouer un rôle important dans l’amélioration de la sécurité et de la fiabilité des contrôles des équipements industriels modernes.
