YIJIA explique comment unRelais électromagnétiquemaintient une rigidité diélectrique élevée lors de commutations à courant élevé grâce à la conception de l'isolation, à la structure de contact et à la technologie de contrôle électromagnétique.
À mesure que les équipements industriels deviennent plus puissants et automatisés, les composants de commande électrique sont confrontés à des exigences croissantes en matière de sécurité et de fiabilité. Commuter des courants importants ne consiste pas seulement à laisser passer l’électricité ; cela nécessite également d'éviter les fuites électriques indésirables, de réduire les risques liés aux arcs et de maintenir une isolation stable entre les différents circuits.
Un relais électromagnétique joue un rôle important dans ce processus car il permet à un signal de commande de faible puissance de faire fonctionner un circuit de puissance plus élevée tout en gardant le côté commande électriquement séparé du côté charge. Cette capacité de séparation est l’une des principales raisons pour lesquelles les relais restent largement utilisés dans les systèmes de contrôle industriels.
Lorsque l’équipement électrique fonctionne avec des niveaux de courant plus élevés, les composants internes subissent des contraintes électriques plus importantes. Lors de la commutation, la différence de tension entre les contacts peut créer des conditions dans lesquelles l'électricité tente de circuler par des chemins involontaires.
La rigidité diélectrique fait référence à la capacité des matériaux isolants et de la conception structurelle à résister à la tension sans panne électrique. Pour les relais utilisés dans les applications industrielles, de fortes performances diélectriques permettent de maintenir une séparation sûre entre :
Sans capacité d’isolation suffisante, une fuite électrique ou une panne peut affecter le fonctionnement de l’équipement et créer des problèmes de sécurité.
| Défi électrique | Impact possible | Exigence de conception |
|---|---|---|
| Sollicitation haute tension | Risque de défaillance de l'isolation | Structure d'isolation solide |
| Commutation fréquente | Usure des contacts et génération de chaleur | Matériaux de contact fiables |
| Charges de courant importantes | Augmentation du stress électrique | Conception de contact optimisée |
| Arcs électriques | Dommages aux contacts | Protection de commutation améliorée |

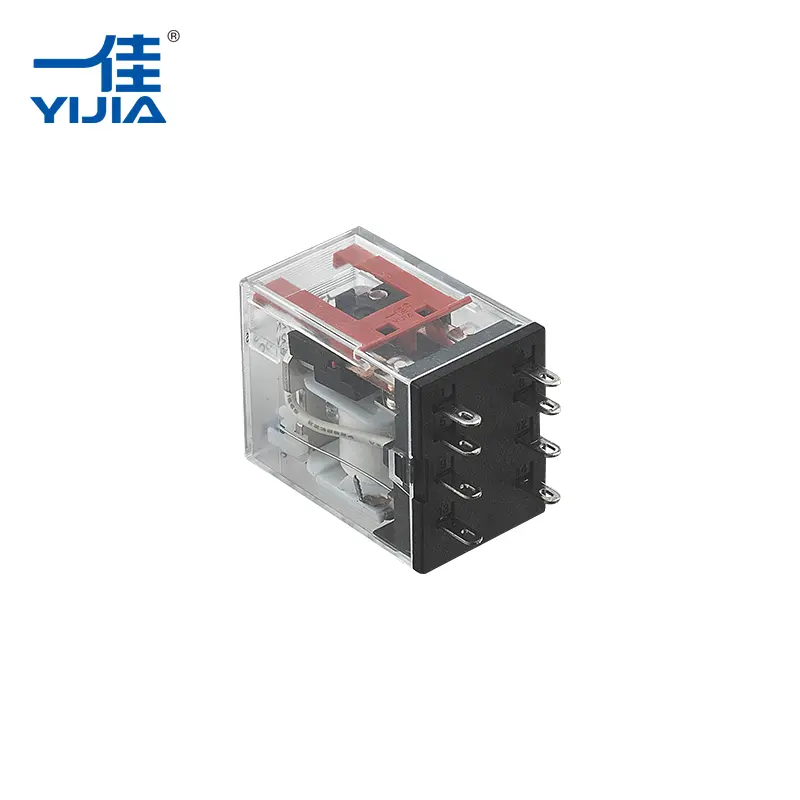

Le principe de fonctionnement d'unrelais électromagnétiqueest basé sur la conversion d’un signal électrique en mouvement mécanique.
Lorsque le courant traverse la bobine du relais, il génère un champ magnétique qui attire l'armature interne. Ce mouvement modifie la position des contacts, permettant au circuit de s'ouvrir ou de se fermer.
Le point important est que le circuit de bobine et le circuit de contact soient physiquement séparés. Cette structure permet au relais de contrôler un circuit haute puissance sans connecter directement le signal de commande à la charge.
Un processus de commutation typique comprend :
Cette conception offre à la fois une flexibilité de contrôle et une isolation électrique.
Le système de contact est l'un des éléments les plus importants affectant les performances du relais. Pendant le fonctionnement, les contacts connectent et déconnectent les chemins électriques à plusieurs reprises. Dans les applications à courant élevé, la structure de contact doit gérer la charge électrique tout en maintenant un fonctionnement stable.
Plusieurs facteurs influencent les performances des contacts :
| Facteur de conception de contact | Effet sur les performances |
|---|---|
| Matériel de contact | Influence la conductivité et la résistance à l'usure |
| Espacement des contacts | Aide à améliorer la capacité d’isolation |
| Pression de contact | Prend en charge une connexion électrique stable |
| Précision du mouvement mécanique | Réduit les erreurs de commutation |
Une structure de contact bien conçue contribue à réduire les problèmes causés par des commutations répétées, tels qu'une augmentation de la résistance de contact ou une connexion électrique instable.
Le système d'isolation à l'intérieur d'un relais ne se limite pas au boîtier extérieur. Les barrières internes, l'isolation des bobines et l'espacement entre les pièces conductrices contribuent tous aux performances diélectriques.
Dans les environnements industriels, un relais peut subir :
Les matériaux isolants doivent donc conserver leurs propriétés sur de longues périodes.
La structure interne d'un relais électromagnétique comprend généralement des éléments d'isolation autour de la bobine et des zones de contact pour empêcher les chemins électriques involontaires. Un espacement approprié entre les composants contribue également à améliorer la résistance à la tension.
La sélection du matériau affecte directement le fonctionnement d'un relais lors de fonctionnements répétés. Les pièces conductrices nécessitent de bonnes performances électriques, tandis que les pièces isolantes nécessitent une protection stable.
Les considérations de conception courantes incluent :
| Composant | Fonction principale |
|---|---|
| Isolation des bobines | Sépare le circuit de commande du système magnétique |
| Matériel de contact | Transfère le courant efficacement |
| Matériau du boîtier | Protège les composants internes |
| Pièces de support mécanique | Maintient un mouvement précis |
Pour la commutation à courant élevé, l'équilibre entre conductivité et isolation est particulièrement important. Un composant doit permettre au courant de circuler dans le bon chemin tout en empêchant les connexions électriques indésirables.
Les systèmes industriels s'appuient souvent sur des relais pour lesquels l'isolation électrique et la fiabilité de commutation sont essentielles.
Les équipements de fabrication comprennent souvent des moteurs, des actionneurs et des systèmes de contrôle qui nécessitent une commutation fiable. Les relais aident à séparer les signaux de commande des circuits de puissance plus élevée.
Les armoires électriques contiennent plusieurs circuits fonctionnant ensemble. De solides performances d’isolation aident à maintenir une séparation sûre entre les différentes fonctions électriques.
Les systèmes automatisés nécessitent un contrôle précis du signal. Les relais offrent un moyen pratique de gérer différentes charges électriques tout en protégeant les composants de commande sensibles.
Les équipements impliquant des niveaux de courant plus élevés nécessitent des composants de commutation capables de maintenir un fonctionnement stable sous contrainte électrique.
La sélection d'un relais pour les applications industrielles nécessite plus que la simple vérification des valeurs nominales de courant. L’environnement de travail et les exigences électriques influencent également les performances.
Les considérations importantes comprennent :
| Facteur de sélection | Pourquoi c'est important |
|---|---|
| Courant nominal | Détermine la capacité de manutention de charge appropriée |
| Rigidité diélectrique | Prend en charge une isolation électrique sûre |
| Fréquence de commutation | Influence la durée de vie mécanique |
| Configuration des contacts | Détermine les options de contrôle de circuit |
| Environnement opérationnel | Affecte les exigences en matière de matériaux et de protection |
Une conception de relais appropriée doit correspondre à la fois aux caractéristiques électriques et aux conditions de fonctionnement réelles de l'équipement.
À mesure que la technologie d'automatisation se développe, les systèmes de contrôle industriels nécessitent des composants alliant conception compacte et performances fiables. Le principe électromagnétique reste précieux car il fournit une méthode simple pour contrôler des circuits de forte puissance via des signaux de faible puissance.
Un relais électromagnétique atteint une rigidité diélectrique élevée grâce à plusieurs éléments de conception combinés, notamment des structures d'isolation efficaces, un espacement des contacts contrôlé, des matériaux fiables et un mouvement mécanique précis.
YIJIA Industrial Electrical Co., Ltd. se concentre sur les composants de contrôle industriel tels que les relais, les contacteurs AC, les interrupteurs à bouton-poussoir, les lampes de signalisation et les produits électriques associés. Grâce à l'amélioration continue de la conception des produits et de la gestion de la qualité, YIJIA développe des composants qui répondent à différentes exigences de contrôle industriel.
Alors que la commutation à courant élevé continue de jouer un rôle important dans les machines, l'automatisation et les systèmes électriques, la rigidité diélectrique reste un facteur clé dans les performances des relais. La combinaison du fonctionnement électromagnétique et de l'ingénierie axée sur l'isolation permet auRelais électromagnétiquepour fournir un contrôle de circuit stable tout en maintenant une séparation électrique fiable dans les applications exigeantes.
