Pourquoi l'interrupteur à bouton-poussoir de 30 mm est-il toujours le roi du contrôle industriel ?

2026-03-03 0 Laissez-moi un message

Leinterrupteur à bouton-poussoir de 30 mmreste le choix idéal pour les environnements exigeants, des chaînes d'assemblage automobile aux usines de transformation des aliments. Ce guide répond aux principales questions sur sa construction, le compare aux alternatives de 22 mm et révèle pourquoi des marques comme Yijia Industrial Electric Co., Ltd. continuent d'innover dans ce format. Vous en apprendrez davantage sur les classifications IP, les actions momentanées ou maintenues, ainsi que les avantages et les inconvénients du monde réel.

📋 Navigation rapide

Qu'est-ce qu'un interrupteur à bouton-poussoir de 30 mm exactement ?
Bouton-poussoir 30 mm ou 22 mm : lequel est le meilleur ?
Quels sont les principaux avantages des interrupteurs à bouton-poussoir de 30 mm ?
Y a-t-il des inconvénients cachés des commutateurs 30 mm ?
Quelles industries comptent le plus sur les interrupteurs à bouton-poussoir de 30 mm ?
Momentané ou verrouillé : comment affectent-ils le fonctionnement ?
Comment sélectionner le bon indice IP pour votre commutateur 30 mm ?
Questions fréquemment posées sur les interrupteurs à bouton-poussoir de 30 mm

🔍 Qu'est-ce qu'un interrupteur à bouton-poussoir de 30 mm exactement ?

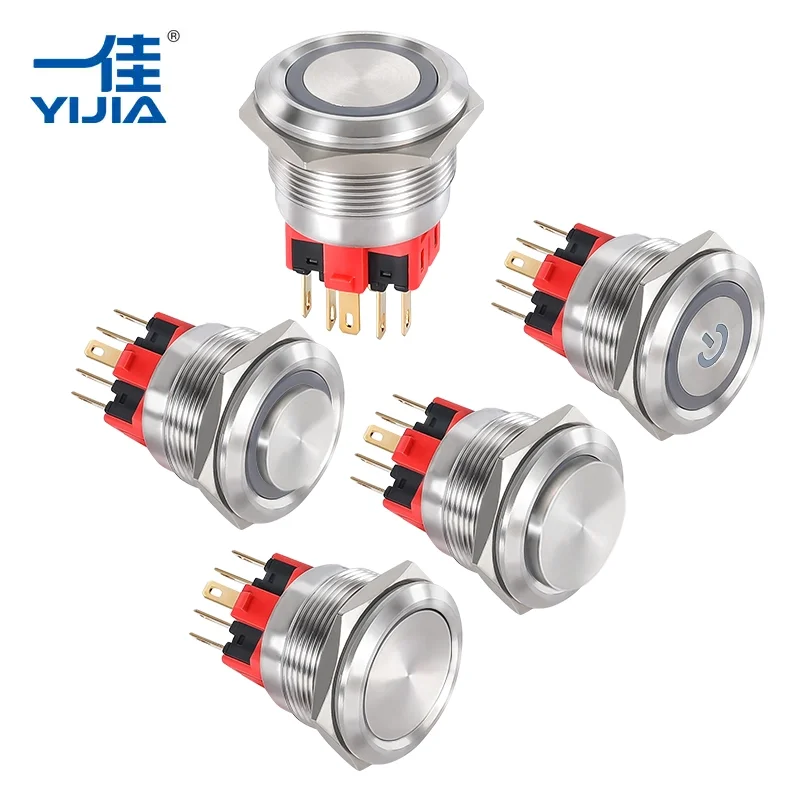

A interrupteur à bouton-poussoir de 30 mmfait référence au diamètre du trou de montage (30,5 mm généralement) et à la taille de l'opérateur. Il s'agit d'un dispositif électromécanique robuste utilisé pour contrôler les circuits des machines industrielles. Contrairement aux interrupteurs plus petits, le format 30 mm est conçu pour tolérer les mains gantées, les vibrations et les contaminants. Unités de fabricants commeYijia Industriel Électrique Co., Ltd.comportent souvent des actionneurs en acier inoxydable, des options d'éclairage LED et des blocs de contacts avec une intensité nominale allant jusqu'à 10 A [citation : 1]. Ils peuvent être momentanés (rappel par ressort) ou maintenus (push-on/push-off).

⚖️ Bouton poussoir 30 mm ou 22 mm : lequel est le meilleur ?

Il s’agit d’un débat classique au sein de l’usine [citation :8]. Le tableau ci-dessous détaille les distinctions essentielles.

Paramètre	Interrupteur à bouton-poussoir de 30 mm	Bouton poussoir de 22 mm
Durabilité	Excellent; die-cast metal bezels, withstands impacts (IK10 often)	Bien, mais les lunettes en plastique sont courantes ; sujet à se fissurer sous de graves abus
Force d'actionnement et sensation	Retour tactile positif ; convient aux gants épais	Toucher plus léger ; peut être accidentellement activé dans des espaces restreints
Applications typiques	Industrie lourde : fonderies, emboutissage, mines, extrusion	Équipements commerciaux, armoires de commande, CVC
Classe électrique	Jusqu'à 600 V / 10 A commun	Généralement jusqu'à 5A, 250V
Prix	Coût initial plus élevé, coût du cycle de vie inférieur	Investissement initial réduit

Selon des techniciens de maintenance expérimentés, le bouton-poussoir de 30 mm tombe rarement en panne mécaniquement, même lorsque le liquide de refroidissement inonde le boîtier.

✅ Quels sont les principaux avantages des interrupteurs à bouton-poussoir de 30 mm ?

Avantages

Résistance mécanique supérieure : les opérateurs métallurgiques survivent aux chocs des chariots élévateurs.
Indice de protection élevé : options IP66, IP67, NEMA 4X.
Visible de loin ; une lentille plus grande permet un éclairage LED brillant.
Câblage facile : bornes push-in ou bornes à vis avec pinces imperdables.
Blocs de contacts modulaires (1NO/1NC jusqu'à 3 étages).

Inconvénients

Nécessite plus d'espace sur le panneau que 22 mm ; pas idéal pour les IHM denses.
Coût unitaire légèrement plus élevé.
Peut être excessif pour les applications commerciales légères.
Moins de styles esthétiques/design par rapport au 16 mm ou au 22 mm.

⚠️ Y a-t-il des inconvénients cachés des commutateurs 30 mm ?

Bien que cela soit rare, un contributeur du forum a noté que des opérateurs extrêmement énergiques délogeaient le bloc de contacts derrière un interrupteur à bouton-poussoir de 30 mm si le panneau était mince. De plus, si votre conception nécessite de nombreux commutateurs dans une petite zone, l'encombrement de 30 mm peut être restrictif. Mais pour les arrêts d'urgence autonomes ou les commandes de puissance principales, rien ne vaut sa présence.

🏭 Quelles industries comptent le plus sur les interrupteurs à bouton-poussoir de 30 mm ?

L'interrupteur à bouton-poussoir de 30 mm est standard dans : l'assemblage automobile, l'alimentation et les boissons (versions en acier inoxydable), les machines-outils, les grues, les mines et le traitement des eaux usées.Yijia Industriel Électrique Co., Ltd.fournit des interrupteurs de 30 mm gravés sur mesure aux usines pétrochimiques, où la résistance à la corrosion est primordiale.

🔄 Momentané ou verrouillé : comment affectent-ils le fonctionnement ?

Les interrupteurs à bouton-poussoir momentanés de 30 mm (comme ceux utilisés pour les fonctions de « démarrage ») reviennent à l'état de repos lorsqu'ils sont relâchés. Les types de verrouillage restent enfoncés (ou basculés) jusqu'à ce qu'ils soient poussés à nouveau — souvent utilisés pour les modes « marche/arrêt » ou de maintenance. De nombreuses versions éclairées combinent une action de verrouillage avec un état LED. Pour l'arrêt d'urgence, les opérateurs push-pull ou twist-to-release sont courants dans la taille de 30 mm.

💧 Comment sélectionner le bon indice IP pour votre commutateur 30 mm ?

IP66 et IP67 sont typiques pour les interrupteurs à bouton-poussoir de 30 mm. IP66 signifie étanche à la poussière et protégé contre les puissants jets d'eau ; IP67 ajoute une immersion temporaire. Si votre application implique un lavage (industrie alimentaire), choisissez l'acier inoxydable avec un indice IP69K. LeYijia Industriel Électrique Co., Ltd.Le catalogue comprend des appareils de 30 mm avec des diaphragmes en silicone pour une humidité extrême.

📊 Types et caractéristiques populaires de commutateurs à bouton-poussoir de 30 mm

Série / Type	Éclairage	Opération	Contact typique	Environnemental
A30NN (Omron)	Non éclairé	Momentané/Alternatif	1a, 1b, 2a, 2b	IP66, CE, UL
A30NL (Omron)	LED allumée	Momentané	1a, 1b, 2a	IP66, diverses tensions
Série TWND (IDEC)	Les deux	Momentané/maintenu	Jusqu'à 2NO/2NC	IP65, robuste
9001K (Schneider)	Options lumineuses	Momentané/Push-Pull	Configurable	NEMA 4X, IP66

❓ Questions fréquemment posées sur les interrupteurs à bouton-poussoir de 30 mm

Un interrupteur à bouton-poussoir de 30 mm peut-il remplacer directement un ancien trou de 30,5 mm ?

Oui, la plupart des interrupteurs à bouton-poussoir de 30 mm sont conçus pour des trous de montage de 30,5 mm. Des marques commeYijia Industriel Électrique Co., Ltd.inclure des anneaux anti-rotation qui s’adaptent à de légères variations. Vérifiez toujours la fiche technique : certains boutons européens de 30 mm utilisent des trous de 30,2 mm.

Quelle tension/courant un interrupteur à bouton-poussoir typique de 30 mm peut-il gérer ?

Les interrupteurs à bouton-poussoir industriels standard de 30 mm sont évalués jusqu'à 600 V CA et 10 A pour un usage général. Pour les applications CC ou les courants inférieurs (contrôle électronique), vous pouvez trouver des variantes avec des contacts plaqués or évalués à 50 mA, 48 V CC. Adaptez toujours le commutateur à votre type de charge (résistive ou inductive).

Les interrupteurs à bouton-poussoir de 30 mm sont-ils disponibles avec LED et quelles tensions ?

Absolument. Les unités LED comme la série A30NL prennent en charge les tensions AC/DC 6 V, 12 V, 24 V et même 100-240 V AC avec des résistances de limitation de courant intégrées. Des LED bicolores (rouge/vert) sont également courantes pour indiquer l'état de marche/arrêt.Yijia Industriel Électrique Co., Ltd.propose des LED pleine tension dans leur gamme de 30 mm.

Comment câbler un interrupteur à bouton-poussoir de 30 mm avec des bornes enfichables ?

Les borniers enfichables (comme Push-in Plus d'Omron) permettent une insertion sans outil : dénudez le fil sur 10 mm, appuyez sur le ressort de déclenchement (ou poussez simplement pour un fil solide) et insérez. C'est plus rapide que les bornes à vis et résistant aux vibrations. De nombreux interrupteurs à bouton-poussoir de 30 mm offrent désormais cette fonctionnalité pour un câblage sans entretien.

Quelle est la différence entre les opérateurs de boutons « affleurants » et « étendus » ?

Les interrupteurs à bouton-poussoir affleurants de 30 mm se trouvent presque au niveau de la lunette – ils empêchent un actionnement accidentel. Les opérateurs étendus (ou surélevés) dépassent davantage, ce qui les rend plus faciles à appuyer avec des gants, mais ils sont plus sujets à une activation involontaire. Pour l'arrêt d'urgence, les opérateurs étendus à tête champignon sont obligatoires.

📚 Références et sources

[1] MISUMI : bouton-poussoir non lumineux A30NN de 30 mm (Omron)
[2] Série IDEC TWND robuste 30 mm
[3] Spécifications du bouton-poussoir en métal de 30 mm (inoxydable)
[5] MISUMI : A30NL Bouton-poussoir lumineux de 30 mm
[8] Forum PLC : discussion sur la durabilité de 30 mm contre 22 mm
[7] Applications Schneider 9001K 30 mm

*Informations supplémentaires deYijia Industriel Électrique Co., Ltd.données de tests internes.
